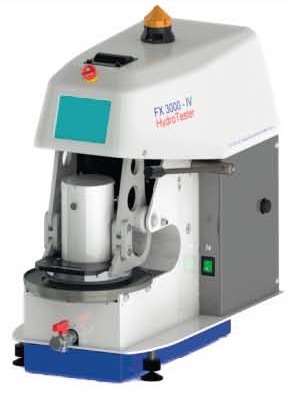

FX3000-IV 耐水圧試験機(ハイドロテスター)

第4世代となるハイドロテスターは汎用性、操作性を高め、測定範囲のレンジも大幅に広がりました。以下の耐水圧試験規格に準拠するだけでなく、世界の主要な規格に準拠した、様々な測定が可能になりました。
AATCC 127、ASTM F 1670、BS 2823、DIN 53886、EN 1734、EN 20811、FZ/T 01004、
GB/T 4744、GB 19082、ISO 811、JIS L 1092 A、JIS L 1092 B-a+b、JIS T 8060、JIS T 8061
WSP 80.6

商品説明動画(英文) ※動画の再生は下記の▶をクリックしてください。

汎用性や操作性を高める新仕様

多くのニーズに応えた3モデルでの展開

FX3000-4Lモデル:~500mbar(5m水柱相当)の耐水圧を測定するモデル。不織布等の低い耐水圧の測定に最適。

FX3000-4Mモデル:~2,000mbar(20m水柱相当)の耐水圧を測定するモデル。テキスタイルや産業資材、コーティングシート等の測定に対応。

FX3000-4Hモデル:~5,000mbar(50m水柱相当)の耐水圧を測定するモデル。建材、フィルム等の高い耐水圧を求められる素材に対応。

FX3000-4H+モデル:~7,000mbar(70m水柱相当)の耐水圧を測定するモデル。高密度織物、コーティング素材、建材等の非常に高い耐水圧を求められる素材に対応。

自動水滴検知システム

バージョンIIIから採用されている水滴の自動検知システム。CCDカメラによる水滴検知により、自動化による測定の標準化、作業者の手間を省いた省人化が見込めます。通常は、3点の水の染み出しを検知し試験を終了しますが、試験終了の条件を設定することにより、自動で試験が終了し、試験結果が表示されます。

測定データの出力機構

オプションである内蔵ソフトウエアを用いる事により、測定結果は測定機本体へのデータの保存はもちろん、PDFまたはXML形式で、ウェブサーバーを介してPC上で閲覧、保存することができます。



防護服の耐浸透性試験への対応

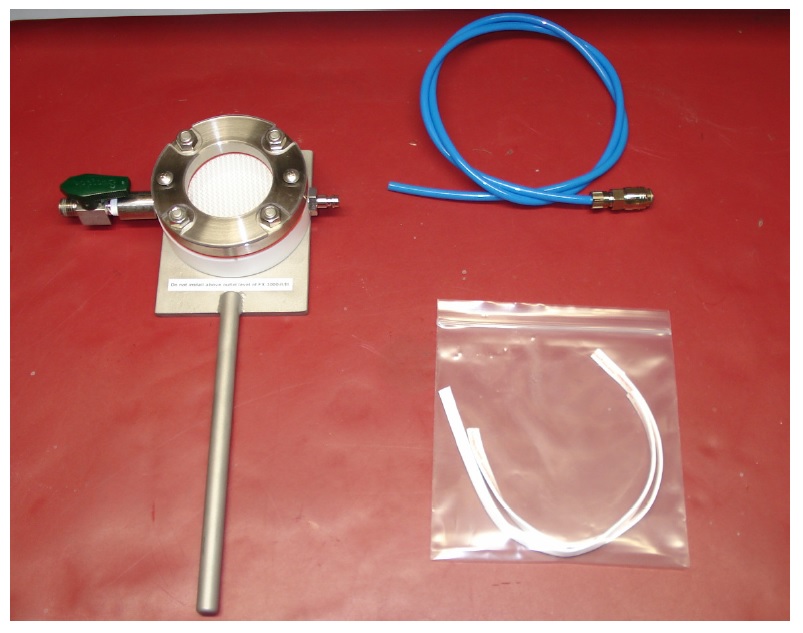

防護服に関して重要な品質管理項目である「JIS T8060: 防護服材料の血液及び体液に対する耐浸透性の求め方-人工血液を用いる方法」、「JIS T8061: 防護服材料の血液媒介性病原体に対する耐浸透性の求め方-Phi-X174バクテリオファージを用いる試験方法」の耐浸透性試験が、オプションである「浸透テストセル」を用いる事により、より迅速に、また確実に実施できます。

この試験機に標準装備されている「プログラム法」を用いて、試料に対する試験液の加圧時間、圧力レベル、加圧順等の複雑な手順を自動化し、試験の効率化や迅速化を実現いたしました。

耐水圧試験機 FX3000-IV 仕様

測定範囲:     *FX3000-4L-PUM:      0-500mbar(5m水柱相当)
          *FX3000-4M:                      0-2,000mbar(20m水柱相当)
          *FX3000-4H:        0-5,000mbar(50m水柱相当)
          *FX3000-4H+:                    0-7,000mbar(70m水柱相当)
圧力加圧レベル:  *FX3000-4L-PUM:        1-500mbar/分
          *FX3000-4M&4H:      1-1,000mbar/分
          *FX3000-4H+:        10-4,000mbar/分
定圧測定範囲:   *FX3000-4L-PUM、4M &4H   10mbar-モデル毎の最大圧力迄
          *FX3000-4H+:        100-7,000mbar
プログラム測定:  任意に時間・圧力・実施順を設定可能
測定精度:     表示値の±0.5%及び±1mbar
圧力単位:     mbar、bar、mm w.c、cm w.c、m w.c、kPa、psi
テストヘッドサイズ:100㎝2(オプション:10、26、28cm2)
試料厚み:     0~5㎜
クランプ仕様:   *FX3000-4L-PUM:      約2,000N(手動)
          *FX3000-4M:         約8,000N(手動+エアシリンダー)
          *FX3000-4H:         約20,000N(手動+エアシリンダー)
          *FX3000-4H+:         約25,000N(手動+エアシリンダー)
データポート:   USB2/3(オプション:LAN、WI-FI接続)
インターフェイス: タッチスクリーン
電源仕様:     90-240V、50-60Hz、200W
圧縮空気外部供給  *FX3000-4L-PUM:      不要(内蔵ポンプより供給)
          *FX3000-4M:         4-8bar(乾燥、油分なし、5NI/サイクル)
          *FX3000-4H:         6-8bar(乾燥、油分なし、10NI/サイクル)
          *FX3000-4H+:       10-15bar(乾燥、油分なし、10NI/サイクル)
寸法:       40㎝×65㎝×71㎝
重量:       約70㎏

本体には、ISO準拠校正証明書、ハンドスイッチ、水抜き用ホースが付属致します。
