エアジェットルームの安定稼働の基本であるサブノズルの
噴射状態を装置のディスプレイ上でビジュアルに確認できます
リード製品
エアジェットルームの安定稼働の基本であるサブノズルの
噴射状態を装置のディスプレイ上でビジュアルに確認できます
トンネル溝内３点のセンサー圧力値およびサブノズル～センサー間距離により噴射状態が３次元的に計測でき、個々のサブノズル噴射の方向、及び状態の客観的な対比が可能になります。
正しい噴射状態が確認できなかった場合は、付属の調整ツールによりディスプレイを見ながらサブノズルの正しいポジションを見出し、設定することができます。
測定データは最大織機5台分（最長5,000 mm）本体に蓄積可能です。蓄積されたデータは、USBケーブル接続により、パソコンに保存できます。パソコンに保存された測定データはグラフ表示及びCSVファイル出力が可能です。

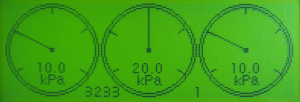

アナログデータモード

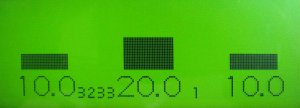

バーグラフモード
|
型式名
|
TR-7700SN
|
|
方式
|
3本ピトー管によるサブノズル風圧測定装置 表示メータ 一体型構成
|
|
対応織機
|
全てのAJLメーカー |
|
ピトー管部分
|
外径1.0Φ
|
|
表示部
|
アナログメーターモード・バーグラフモード（40KPa）
|
|
データ保存数
（本体）
|
エンコーダによる連続測定で織機5台分（最大5,000 mm）
|
|
データ出力
（パソコン）
|
グラフ表示及びCSVファイル出力
|
|
電源
|
単三型電池2本又はUSB電源
|
|
固定方法
|
マグネット固定（但し手で軽く支える必要あり）
|
|
寸法
|
202 mm × 98 mm × 35 mm
|
|
重量
|
約700g
|
