ポータブルエアチェッカー (TR-7800AC)

織機メーカーの測定基準に準拠した風圧値を

織機上で簡単に測定できます

ポータブルエアチェッカーの特徴

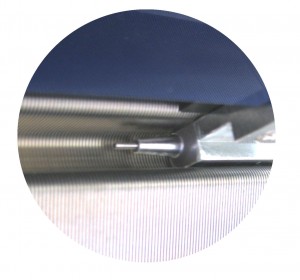

織機上で測定できるポータビリティ

織機上で経糸を通したまま測定が可能です。リードの磨耗、汚れなどで乱れるエアフローの把握など、稼動現場の管理ツールとして威力を発揮します。

16

液晶ディスプレイへ風圧値グラフ表示

個々のリードの風圧特性や摩耗状態、汚れによる変化を本装置により測定/数値化表示すると共に、本装置の液晶ディスプレイ上に状態をグラフ表示します。

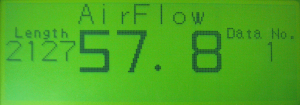

AC数値

数値モード

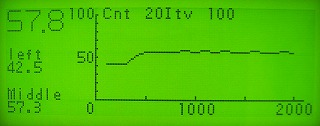

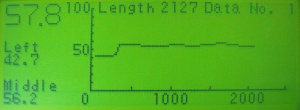

ACグラフ

グラフモード

風圧値の測定結果データ蓄積機能搭載

風圧値の測定結果データの蓄積が可能であり、リードの管理にも最適です。リードの交換時期がビジュアルで確認できます。

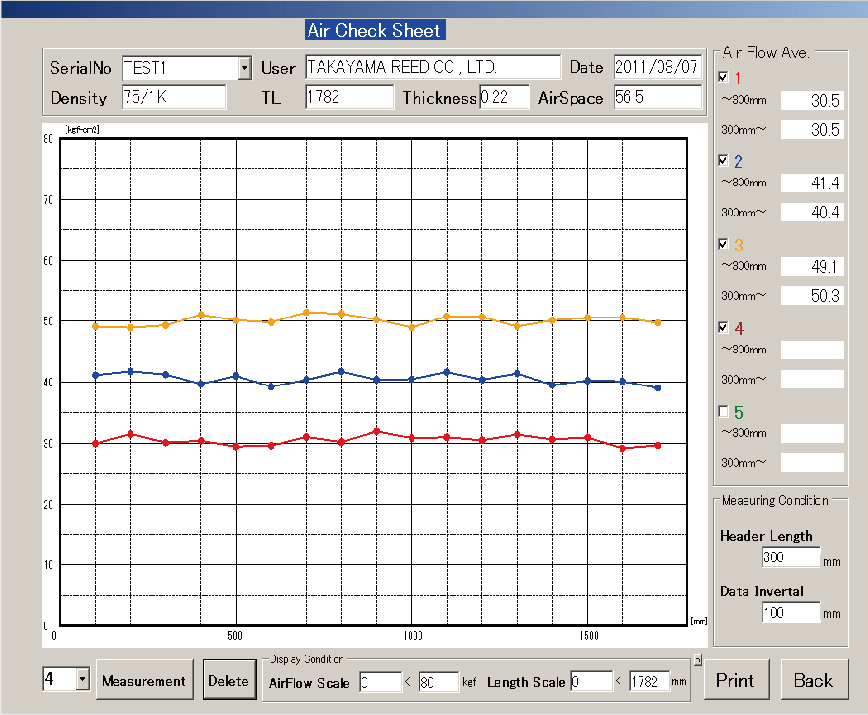

19コンピュータ画面(グラフ)

20

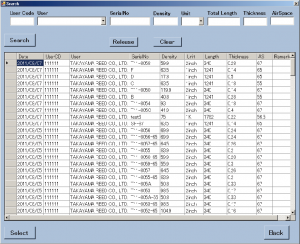

コンピュータ画面(データ検索)



仕様

型式名
TR-7800AC
方式
 噴射ノズルとピトー管によるトンネルリード風圧測定装置 表示メータ 一体型構成
対応織機
TOYOTA、TSUDAKOMA
サブノズルブロック
ブロックで穴径1.5Φ
ピトー管部分
外径1.0Φ
表示部
数値モード・グラフモード
データ保存数
(本体)
エンコーダによる連続測定でリード10枚分(最大5,000 mm)
データ出力
(パソコン)
グラフ表示及びCSVファイル出力
供給圧力
0.6Mpa以上 織機レギュレーターから供給
電源
単三型電池2本又はUSB電源
固定方法
マグネット固定(但し手で軽く上方へ押し付けて支える必要あり)
寸法
202 mm × 108 mm × 35 mm
重量
約700g
