FX3500 インライン通気性試験機(コンビスキャン)

インライン測定機コンビスキャンは、走行中の織物、不織布、フェルト、フィルム、カンバス、フォーミングファブリック等の通気性(または圧力損失値)、厚みを連続測定できる測定機です。 本機は既設の製造ラインに設置できるよう設計されています。 測定原理は、これまで多く使用されているFX3386インライン通気性試験機プロファイラーと同じものを用いています。



商品説明動画(英文) ※動画の再生は下記の▶をクリックしてください。

機能

本機には対象シートの全幅に対応するガイドレールが含まれております。 本機フレームのモデルにより、ガイドレールとシートの安定走行用のサポートロール(最大3本)が供給されます。このフレームもしくはガイドレールは、生産機・加工機に直接取り付けられます。 このガイドレールを介して、キャリアに乗ったテストヘッド(もしくは複数のテストヘッド)がモーター制御により左右に移動します。

通気性測定用テストヘッドは、エアシリンダにより対象シートに接触し、交換式のオリフィスカートを介して、設定された差圧下での通気性を連続測定します
(もしくは設定された流速下での圧力損失値の測定)

厚み測定用テストヘッドもエアシリンダにより対象シートに接触します。
厚み測定に関しては、磁気センサーを用いた「挟みこみ方法」で、センサーとカウンタープレート間の対象シートの厚みを測定します。

目付(重量)測定に関してはエックス線を用いた測定を行います。

対象シートの幅方向の測定(「クロスプロファイル」)に関しては、テストヘッドが対象シートの幅方向に1度移動します。

流れ方向の測定(「レングスプロファイル」)に関しては、テストヘッドが任意の幅位置に固定され、その幅位置での流れ方向を連続測定します。

また、テストヘッドは、対象シートの端から端まで移動する事ができますので、対象シートの流れにあわせて測定する事が可能です。この場合、テストヘッドは対象シートに対してジグザグの軌跡をとり、測定データも出力されます。この測定方法では、対象シートのほぼ全域(幅方向・流れ方向)の測定データを取ることが可能です。 測定データは、設定された間隔(距離)で取得され、コンピューターに転送されます。

コンピューターには本機を制御する為の専用ソフトウェアが入っており、これにより本機のスタート/ストップ、各種設定を行います。また、このコンピューターで測定データの表示、評価、印刷、保存を行う事ができます。リアルタイムに出力されるコンビスキャンからの測定データにより、生産機を自動制御する事も可能です。測定データはXMLフォーマットで作成・保存されますので、評価プログラムを立ち上げる事なく、出力する事が可能です。
高精度で安定した圧力センサーの使用により、再現性の高い、高精度の測定が可能になりました。剛性の高い設計の為、測定時の不具合も最小限度であり、安定した測定を実現しています。

本機は再校正が可能です。納入時にISOに準拠した校正証明書も付属しています。
お客様のニーズに合わせた様々なモデル、オプションを準備しておりますので、特殊なご要望に関しても、何なりとお問合せ下さい。

測定データの表示

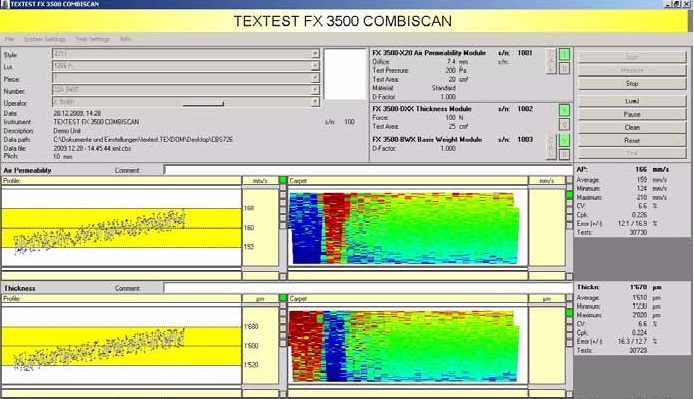

本機に接続されたコンピューターにより、測定データは測定値、グラフの形で連続表示されます。設定された許容範囲と、測定データの比較・バラつきが簡単に確認することが可能です。3D、カラーでの表示により膨大な量の測定データを、より見やすい表現にしています。

測定データは、レポートという形で印刷することが可能です。コンピューターには、測定データが自動で保存されます。測定後のデータは、様々な付属機能により、評価・レポート化することが可能です。

評価用プログラムでは、過去データの閲覧や、過去データを時系列に並べて、長期的測定データの比較を行うことができます。評価用プログラムは英語・ドイツ語・フランス語・イタリア語・スペイン語の5つの言語に対応しております。



基本仕様

・通気性測定: 測定範囲: 1 ~ 5,000 mm/s (0.1~500 cm3/cm2/s)
   測定エリア: 20 cm2
   測定差圧: 98 ~ 500 Pa
   測定単位: mm/s、 l/m2/s、 l/dm2/min、 cfm、 cm3/cm2/s、 m3/m2/h、 m3/m2/min、 m3/m2/s
   測定精度: 表示値の± 3 %
・圧力損失値測定:
   測定範囲: 0.01 ~ 65,000 Pa
   測定エリア: 20 cm2
   流力設定: 0.001 ~ 10 m/s
・厚み測定:
   測定範囲: 0 ~ 6 mm
   測定エリア: 10、 20、または 25 cm2
   接圧: 100 ~ 500 cN
   測定単位: mm、 μm、 mil
   測定精度: 表示値の± 0.02 mm、 ± 0.5 %
・目付(重量)測定:
   出力レベル: 5 kV (標準)、 最大 20 kV
   測定範囲: 50 ~ 800 g/m2 (5 kVの場合)
                 800 ~ 4,000 g/m2 (20 kVの場合)
   測定エリア: 約3.5 cm2
   測定精度: 表示値の± 1 %
・その他仕様:
   測定ピッチ(頻度):1 ~ 100 mm (0.04 ~ 4“)
   最大取得データ数/秒: 1,000 データ / 秒
   最大シート幅: 400 cm (通気性測定のみの場合: 2,000 cm)
   消費電力: 230 V, 50 ~ 60 Hz, 2 kW

本機の制御、測定データの表示・評価・レポート化・保存に必要なソフトウェアは付属しておりますが、コンピューターは、本体には含まれておりません。 ユーザー様で御準備頂けますようお願い致します。
